设计用途

设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

主要特征

• 支持检测CT和PT

• 满足 GB1207、GB1208等规程要求.

• 无需外接其它设备，单机即可完成所有检测项目，一次测试同时完成励磁、变比极性试验。

• 自带微型快速打印机、可直接现场打印测试结果.

• 操作简便，带有智能提示，使用户更易上手操作。.

• 大屏幕液晶，图形化显示接口.

• 按规程自动给出CT/PT（励磁）拐点值.

• 自动给出5%和10%误差曲线.

• 可保存3000组测试资料，掉电后不丢失.

• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

• 小巧轻便≤28Kg，非常利于现场测试.

测试仪主要测试功能

CT（保护类、计量类）

PT

• 伏安特性（励磁特性）曲线

• 伏安特性（励磁特性）曲线

• 自动给出拐点值

• 自动给出拐点值

•自动给出5%和10%的误差曲线，可测限值系数实际值（ALF）

• 变比测量

• 变比测量，极性判断

• 极性判断

• 比差测量

• 比差测量

• 相位（角差）测量

• 相位（角差）测量

• 一次通流测试

• 交流耐压测试

• 交流耐压测试

• 二次负荷测试

• 二次负荷测试

• 二次绕组测试

•二次绕组测试

• PT伏安电压倍数可调(1.2—2.5)

•可测中低压互感器，零序互感器伏安特性

•可测GIS，套管CT

•综合测试，一次测试同时完成励磁、变比极性

测试仪主要技术参数

项 目

参 数

工作电源

AC220V±10% 、50Hz

设备输出

0～2500V 5KVA 最大设置值20A

大电流输出

0～600A

励磁精度

≤0.5%（0.2%*读数+0.3%*量程）

二次绕组

电阻测量

范围

0.1～300Ω

精度

≤1.0%（0.4%*读数+0.6%*量程）

二次实际

负荷测量

范围

5～500VA

精度

≤0.5%（0.2%*读数+0.3%*量程）±0.1VA

相位测量

（角差）

精度

4min

分辨率

0.1min

CT

变比测量

范围

≤25000A/5A（5000A/1A）

精度

≤0.5%（0.2%*读数+0.3%*量程）

PT

变比测量

范围

≤500KV

精度

≤0.5%（0.2%*读数+0.3%*量程）

工作环境

温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m

尺寸、重量

尺寸：450mm × 280mm × 340mm ， 重量：≤28Kg

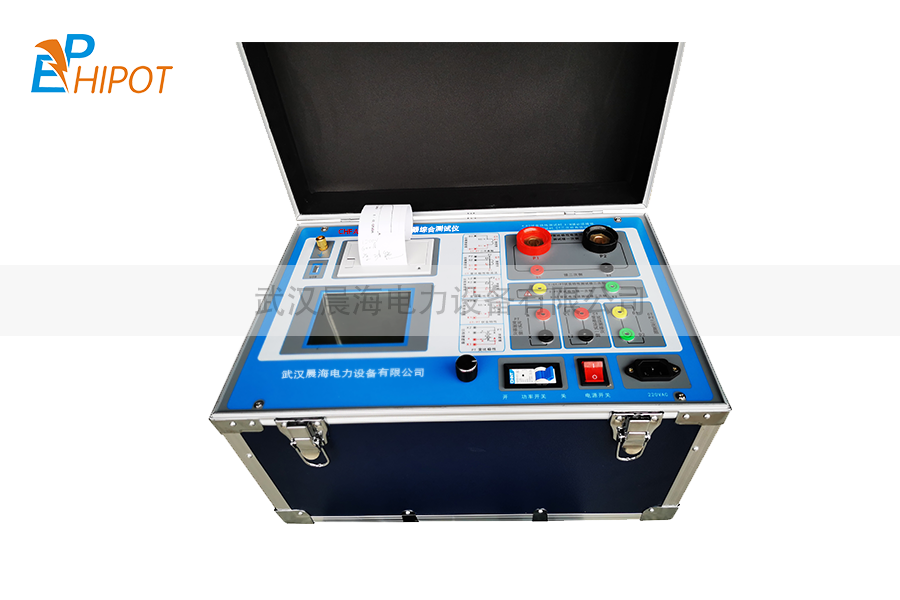

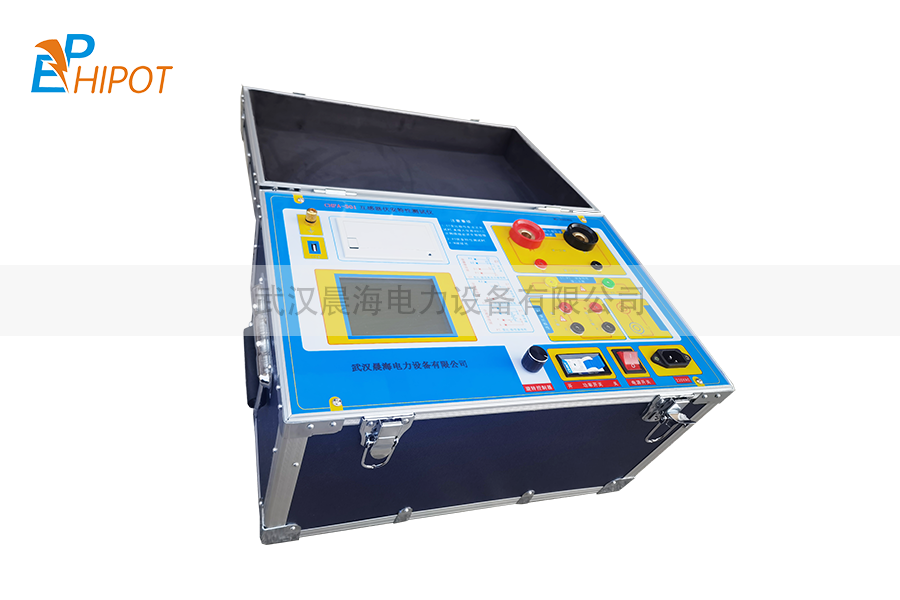

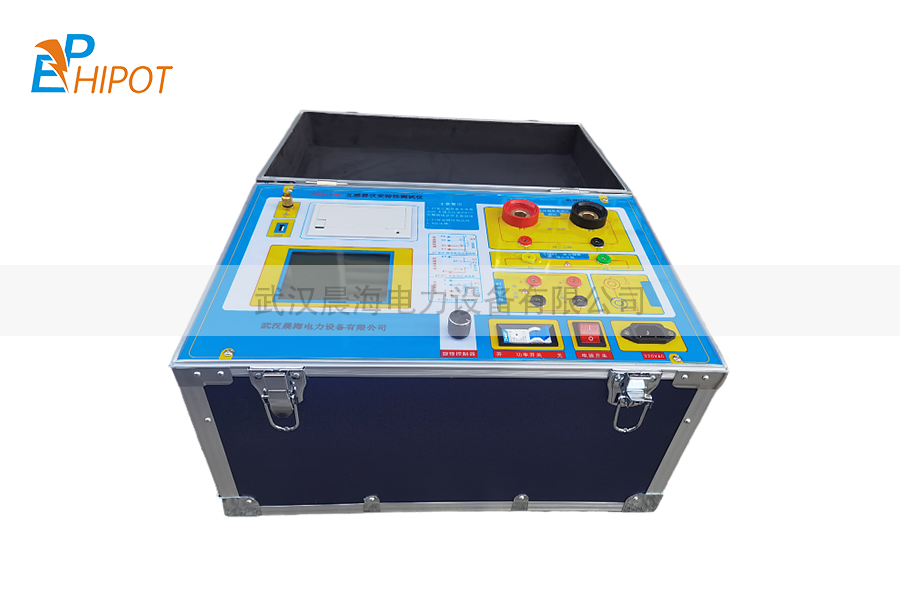

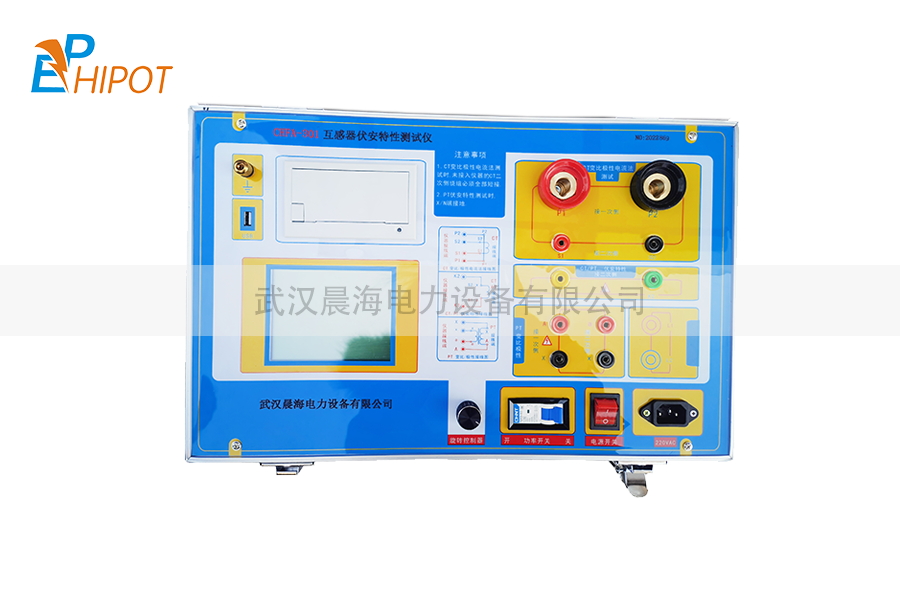

产品图集
