海拔高度：≤1000m
环境温度：－15℃～＋40℃
最大日温差：≤25℃
空气相对湿度：≤90％（20℃）
耐地震能力: ≤8级
地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2
电源电压的波形为实际正弦波,波形畸变率<3%
设有一可靠接地点,接地电阻＜0.5Ω
安装地点:户内
1、YDJS试验变压器
2、GR保护电阻
3、FRC电容分压器
4、CHKZ全自动控制台
额定输出容量： 0-150kVA
额定输出电压：0-500kV
额定输入电压：0.22/0.38kV
短路阻抗：<18%
运行时间：100%额定电压下、100%额定电流下运行60分钟； 2/3额定电压下和2/3额定电流时，允许连续运行允许连续运行。
成套装置波形畸变率：调压器输入电压波形畸变率<3%时，成套设备本身的波形畸变率≤3%

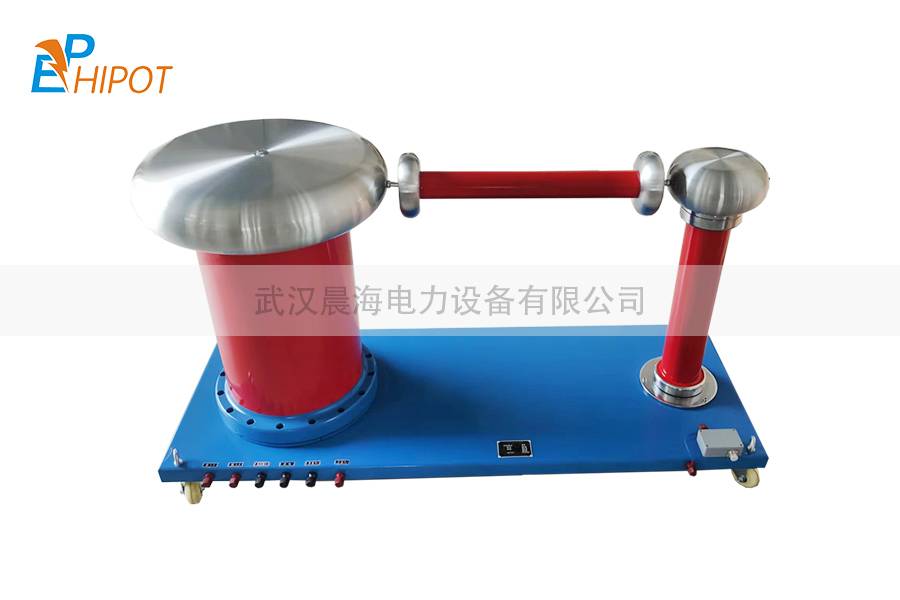

1、工频试验变压器
结构型式：绝缘外壳油浸自然冷
相数：单相
频率： 50Hz
额定输出容量：150kVA
测量绕组电压比：2000：1
波形畸变率：≤3%
串级空载电流：≤10% （不包括电容电流）
介质损耗因数：tanδ≤0.3%
绝缘水平：100%额定自感应耐压15分钟
绕组均不造成热损坏和绕组变形。
过压能力：在110％UH时间10min下过电压，不造成试验变压器任何绝缘损坏，此时波形畸变率≤5%。
运行时间：100%额定电压下、100%额定电流下运行30分钟； 2/3额定电压下和2/3额定电流时，允许连续运行。变压器绕组温升≤65K，油面温升≤55K。
2、保护电阻
额定电压：0-500kV
标称阻值：20kΩ
运行时间：同变压器
温升：H级(135℃)
结构型式：电阻采用漆包电阻丝缠绕在环氧树脂板上，采用蜂窝式结构，使电热丝发出的热量和空气充分交换，降低电阻使用时的温度，保证电阻母体材料在受热时强度不降低。两端用连接管与变压器和分压器相连。
3、电容分压器
额定电压：0-500kV
标称电容量：150pF
介质损耗: ≤0.35％
绝缘水平：120%额定电压下1min无异常
标称分压比： 1000:1
测量不确定度：包含低压臂、测量电缆、数字峰值电压表 ≤±1.5％
结构型式：绝缘外壳油纸电容结构：由顶罩、均压环、电容器本体、移动底座、低压臂等组成。
分压器同时可作为耦合电容器用于局部放电量的测量。
运行时间:同变压器

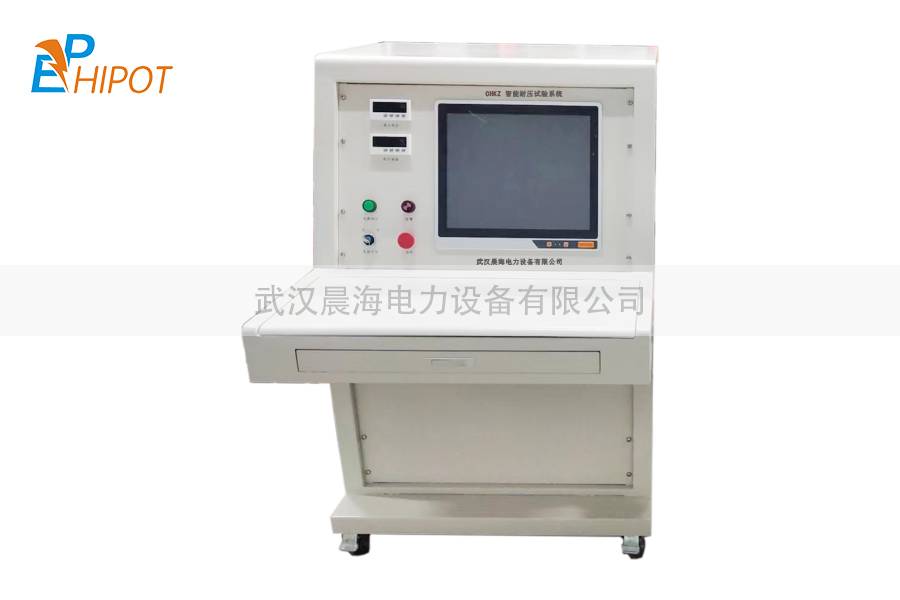

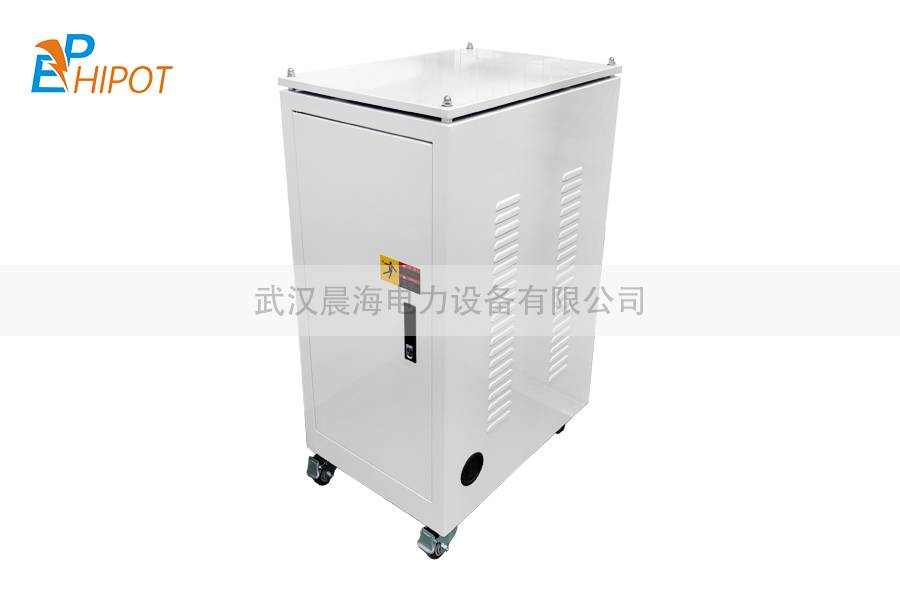

4、CHKZ全自动控制台
测量范围：0 ～ 500kV
容 量：0-150kVA
计时范围：1-9999S
测量精度：0.5 ％FS ±2
保护方式：工作异常自动复位，欠压自动复位。
电源电压：AC380V ±15%, 50 Hz±2 Hz
结构说明：设备配备高性能的嵌入式工业控制计算机,高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；设备配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；配备有外接USB接口，可以方便地进行数据存取和软件维护；按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如；带过电流、过电压保护。保护准确、迅速，可有效保证人员和设备的安全；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强；时间继电器启动/停止条件可任意设定。可设定时间范围1秒～9999秒。
