产品特点

◆　局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。

◆　操作与传统的模拟式局部放电测试仪器完全相同，简单易学。

◆　自由选择椭圆、直线、正弦显示方式

◆　采用数字开窗技术，可避免干扰对测量的影响。

◆　任意相位开窗，单窗、双窗任选，椭圆150度旋转。

◆　可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。

◆　可对当前放电图谱进行保存，实现测试结果的可追溯性。

系统组成

1、无局放试验变压器 YDQW-10kVA/100KV

2、无局放操作台 CH-10kVA/220V

3、隔离滤波变压器 CHLB-10kVA/200V

4、耦合电容器 CHH-100kV

5、无局放保护电阻 100kV/8K

6、局部放电测试仪 CHJF-205

设备参数

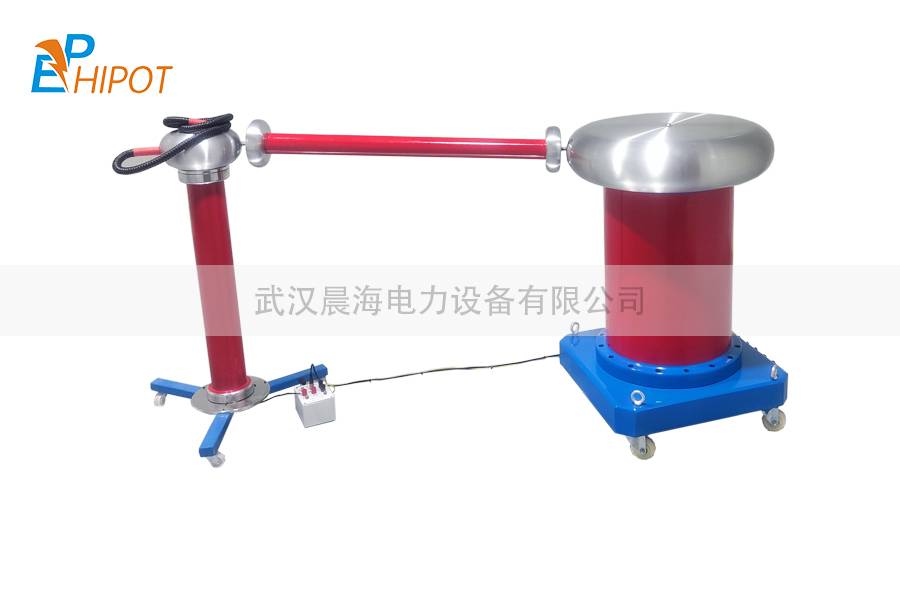

1、充气式无局放试验变压器：YDQW-10kVA/100kV/200V 1台

无局放试验变压器采用特殊结构及精密工艺使得其局放量能控制在较小的范围内，外形工艺精度高，适用于现场和试验室。

额定容量：10kVA

输入电压：220V±10%

输出电压：0—100KV 额定电压下系统局放量≤5PC

输出电流：100mA

电压精度：AC 1.5%

电源失真度：＜3%

绝缘介质：SF6气体

阻抗电压：≦8%

允许运行时间：100%额定电压、100%额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行

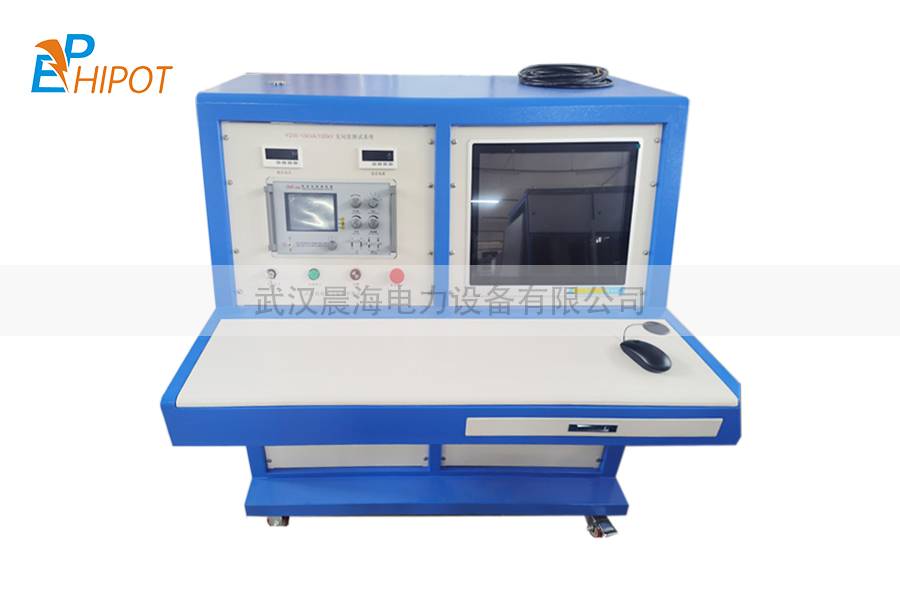

2、无局放操作台 10kVA/220V 1台

测量范围：0 ～ 100kV

容 量：10kVA

计时范围：1-9999S

测量精度：0.5 ％FS ±2

保护方式：工作异常自动复位，欠压自动复位。

电源电压：AC220V ±15%, 50 Hz±2 Hz

结构说明：设备配备高性能的工业控制计算机,高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；设备配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；配备有外接USB接口，可以方便地进行数据存取和软件维护；按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如；带过电流、过电压保护。保护准确、迅速，可有效保证人员和设备的安全；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强；时间继电器启动/停止条件可任意设定。可设定时间范围1秒～9999秒。

3、隔离变压器10kVA 1台

主要结构为隔离变压器及离波装置，可以有效摒除电源中存在的杂波及各种干挠。

输入电压：220V±10%

输出电压：220V±10%

额定容量：10KVA

空载损耗≤5%

阻抗电压≤5%

衰减效果： 10KHZ-100KHZ≥ 20db

100KHZ-30MKZ≥ 60db

外形尺寸：长400mm*宽300mm*高450mm

重量：45Kg

4、耦合电容器100kV 1 台

1）电容器在标称值100%电压下的局部放电量:≤5PC

2）使用地区海拔高度不超过1000m,环境空气温度范围为-25─+45℃。

3）电容量：500-1000PF

5、无局放保护电阻100kV/8K 1台

额定频率：50Hz

额定电压：100kV

标称电阻：7.5kΩ

局部放电量：额定电压下<10PC

80%额定电压下≤5PC

允许运行时间：同变压器

外形尺寸：直径60mm*长度600mm

配套试验连接线、屏蔽罩、屏蔽线等

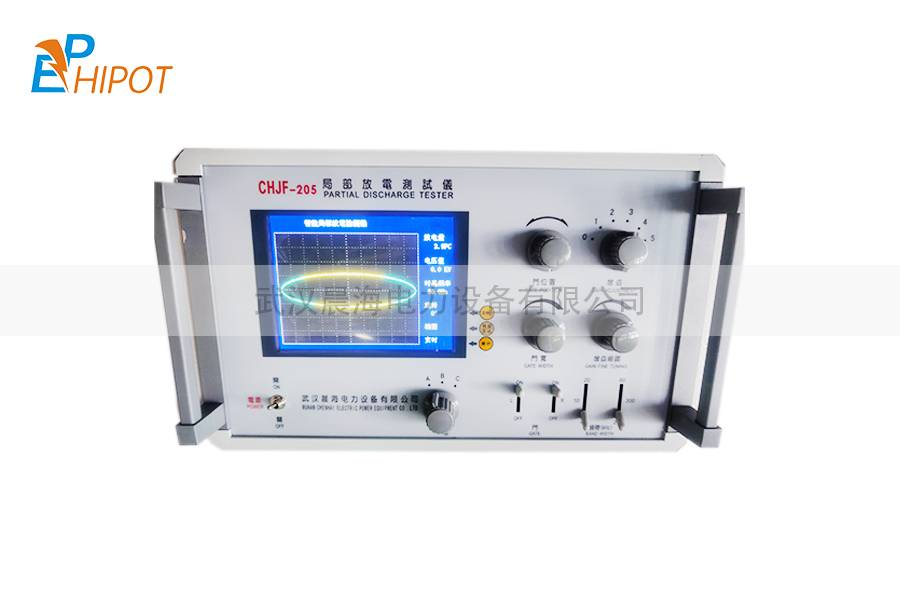

6、局部放电测试仪CHJF-205 1台

CHJF-205数字式局部放电检测仪是我公司针对传统的局放仪示波管亮度低、寿命短的问题，新研制的数字式液晶显示局部放电检测仪。

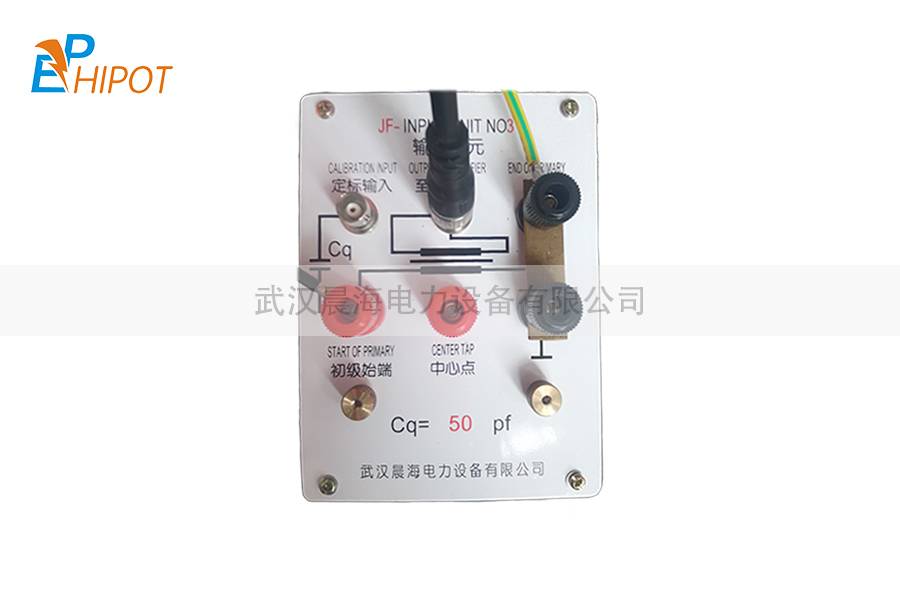

本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。

产品图集
