概 述

1、用途：全自动温升专用大电流发生器采用低功耗、大容量的调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验，母排，电缆等。

2、性能特点：（1）读数直观：本仪器采用数字式表头可直接显示电流、电压.功率因数的测试值，便于试验观察及记录。（2）测量准确：具有较高的测量精度，测试值准确。（3）准确的保护功能：全数字化处理，过流保护值的设定、计时电流的设定均采用数字来实现，使保护更准确。（4）操作模式:手动和自动。（5）含电源至调压器输入的开关、调压器输出至升流器输入的开关，即前级合、后级合；对应后级分、前级分；紧急停止；相互闭锁（前级不合，后级合不上；后级不分，前级分不了！）

3、具备调压器零位闭锁功能；

4、互感器设置二次开路过压保护，可避免信号线踢断导致电流互感器二次开路产生高电压；

5、升流器本体为中心开孔大电流输出可直接用各种导体穿心，方便任何实验及生流品；

6、采用特殊构造能有效控制升流器本体支架、壳体金属的涡流发热问题；

7、升流器本体外壳上表面设置4个吊环，便于起吊，底部设置轮子，便于移动；

8、带有电流源波形监测Q9头，方便监视大电流输出波形（可加装示波器）；

9、仪表选用160*80大数码管显示，便于远距离（10m外）无线控制时的远观，可同时监视电源电压、电流，调压器输出的电压、电流，升流器的输出电压、电流；

10、带有断电保护功能，升流试验期间，若突然失电，再次复电后（在控制柜面板上的手动合闸空气开关合上后），调压器电机自动复位至零位（带有零位指示），然后方能进行前级合、后级合、升流、降流操作，严格避免带冲击负荷憋跳上级电源；

11、可根据用户需要选用 5.7寸 10寸 15寸屏.

特别提示

1、电源输入

（1）本仪器使用交流380V电源。

2、安全注意事项

（1）为了操作人员及仪器的安全，确保仪器接地良好。

（2）试验准备时最先接好地线，工作完毕时，最后拆除接地线。

（3）接入仪器的电源要求能承受30A电流冲击。

（4）电源应接入仪器面板的电源输入端子，切勿接入其他接线端子，以免损坏设备。

（5）仪器与试品连接时,注意检查各个接线是否错误,以免因接线错误造成设备损坏。

（6）设定过流保护的电流值最大应不超过仪器额定输出电流值。

（7）在通电情况下，不得插拔任何接线。

（8）当在室外时，请勿将仪器长时间置于太阳下曝晒。

3、测试准确度方面

设备应缓慢升流，保证设备显示电压及电流的准确性。

4、操作方面

（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。

（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。

（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。

（4）输出外接铜导线按6A/mm2选择，其长度应不大于3米；本升流器无随机输出导线，导线属选购件或用户自备。

（5）该设备容量是按5分钟短时工作设计，如用于批量试验，工作时间应小于2.5分钟，等待10分钟后，再进行下次工作。

技术特征

1、名称和分类

（1）名称：DDG-4000A大电流发生器。

（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

2、主机结构型式

（1）型式：分体式

3、使用电源

（1）电压：AC380V±10%

（2）频率：50Hz±1Hz

4、使用环境要求

（1）环境温度：-10℃～40℃

（2）相对湿度：≤80%

5、安全性能

（1）绝缘电阻：＞2MΩ

（2）泄漏电流：＜3.5mA

（3）介电强度：电源连线对机壳能承受1500V（50Hz有效值）1分钟耐压。

6、测量精度

（1）本仪器的电流精度等级为±(2%×读数+1%×量程)

（2）本仪器的电压精度等级为±(2%×读数+1%×量程）

7、测试项目

（1）输出电压：AC0～5V

（2）输出电流：AC0～4000A

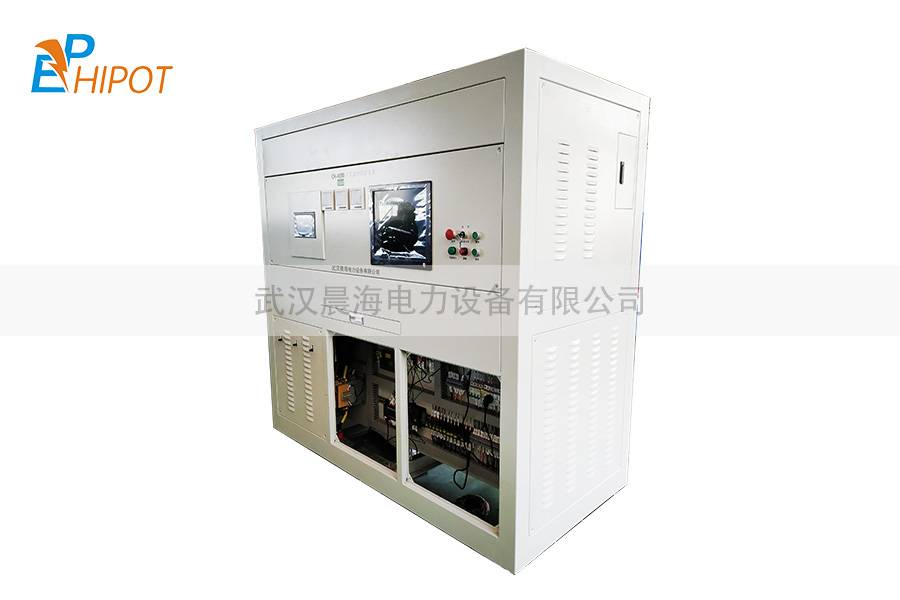

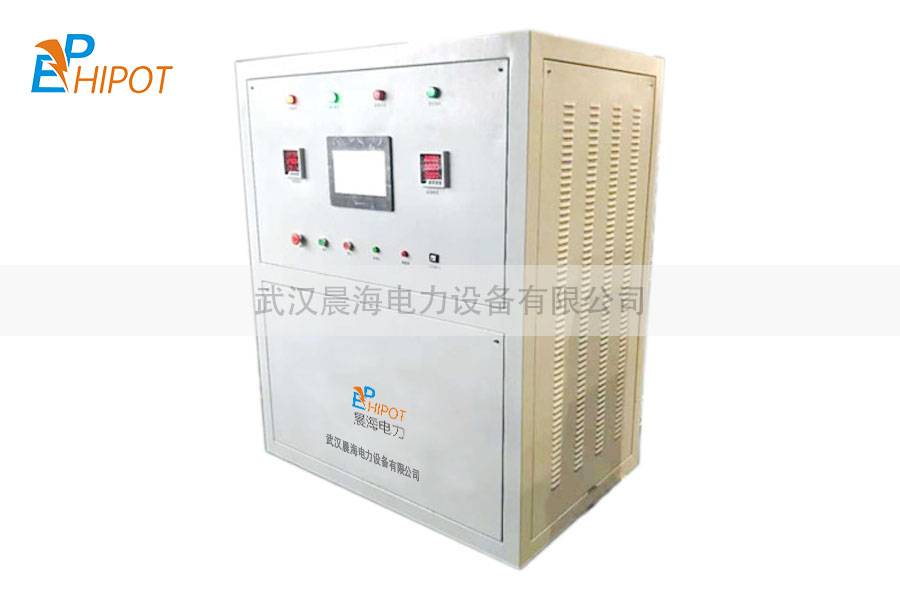

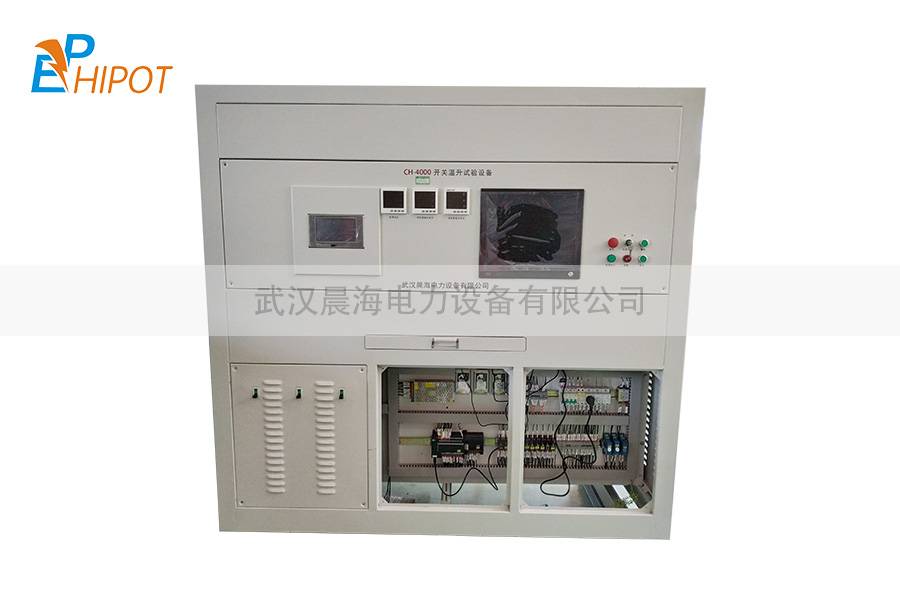

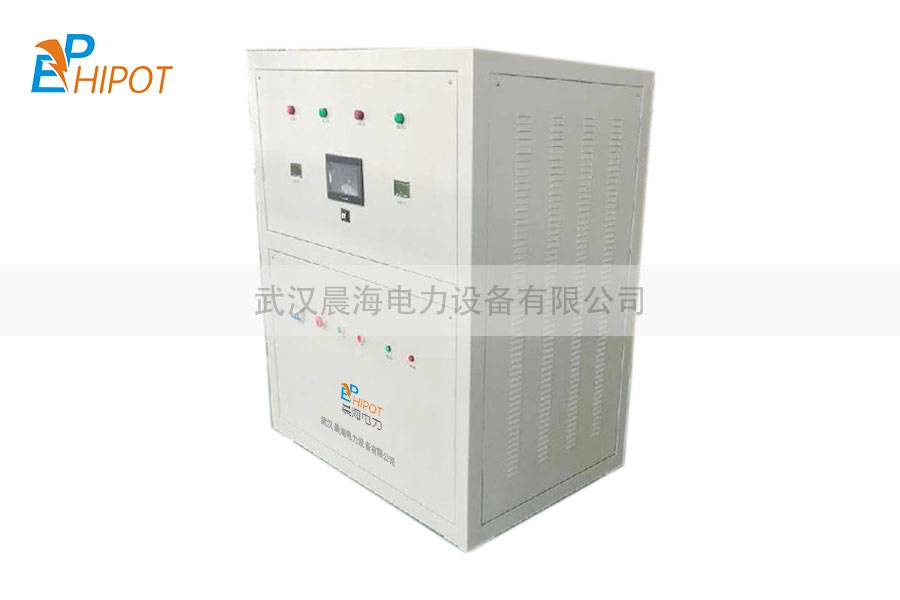

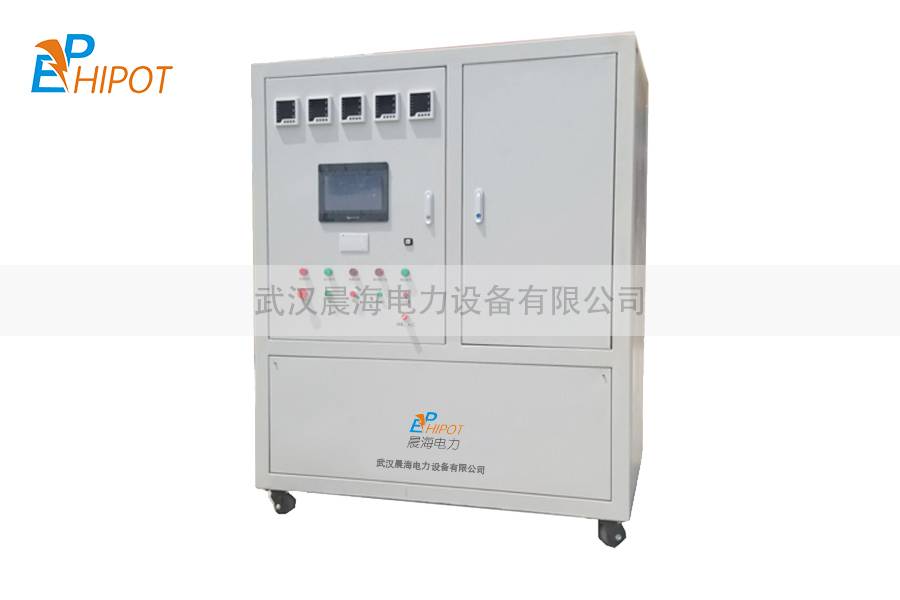

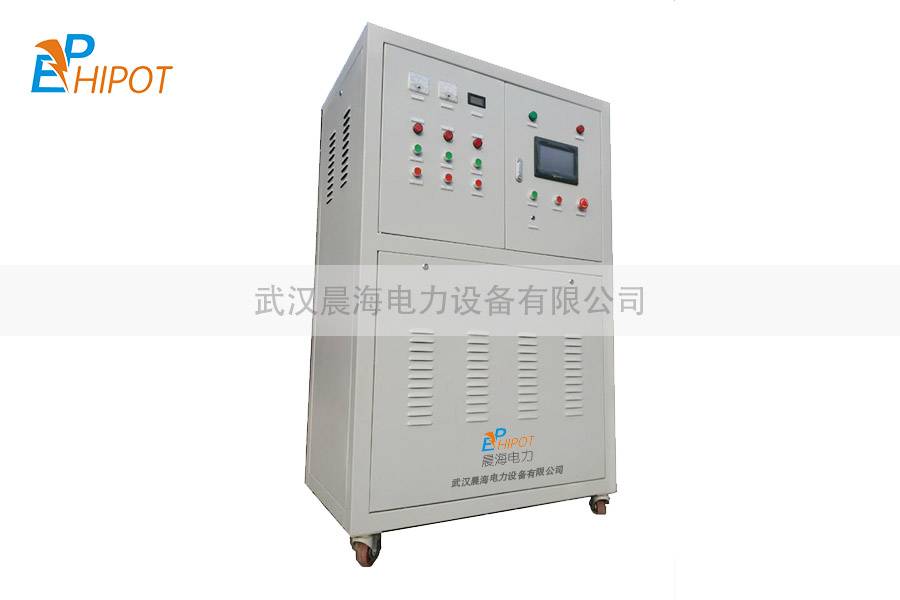

产品图集
